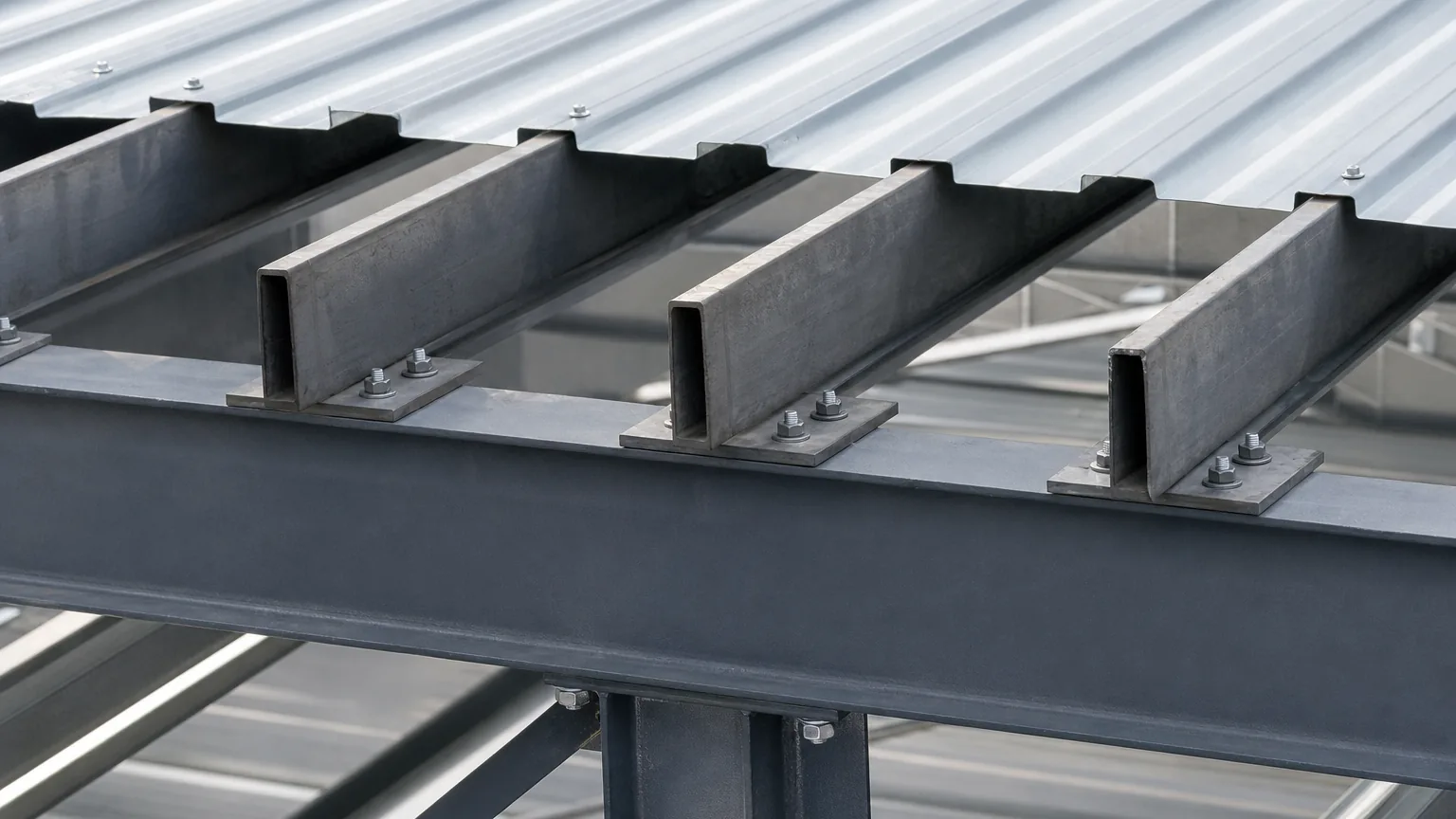

Швеллер для перекрытия подбирают не только по ширине пролёта. В расчёте важны нагрузка, шаг балок, способ опирания и устойчивость профиля. Ошибка в любом из этих параметров может привести к чрезмерному прогибу или потере несущей способности. Ниже — порядок предварительной оценки и данные, которые нужно подготовить для расчёта.
С чего начать расчёт
Соберите нагрузки на перекрытие: собственный вес балок и настила, стяжку, перегородки, инженерные коммуникации и полезную нагрузку от людей, мебели или оборудования. Нормативные значения и сочетания нагрузок зависят от назначения помещения и проекта. Не заменяйте их оценкой «на глаз».
Для предварительного расчёта распределённую нагрузку на площадь переводят в линейную: нагрузку на квадратный метр умножают на шаг балок. Например, при нагрузке 4 кН/м² и шаге 0,6 м на одну балку приходится 2,4 кН/м, без учёта её собственного веса. Это пример перевода единиц, а не готовое проектное значение.
Затем определите расчётный пролёт — расстояние между осями опор — и схему балки. Уточните, будет ли швеллер работать как свободно опёртый элемент, иметь промежуточную опору или быть жёстко закреплённым. От схемы зависят изгибающий момент, прогиб и реакции на опорах.
Как оценить пролёт и опирание
Для простой балки на двух опорах под равномерной нагрузкой предварительный максимальный момент оценивают по формуле M = qL²/8, где q — погонная нагрузка, L — пролёт. Прогиб зависит не только от нагрузки и длины, но и от момента инерции сечения. Увеличение пролёта особенно заметно повышает прогиб, поэтому выбирать профиль только по массе погонного метра нельзя.
Сравнивайте геометрические характеристики швеллеров: высоту стенки, ширину полок, толщину металла, момент сопротивления и момент инерции. Учитывайте ориентацию профиля: основную нагрузку обычно направляют на изгиб относительно сильной оси. Марку стали и исполнение профиля сверяйте с проектом и документами на прокат.
- Рассчитайте нагрузку на балку. Учтите шаг, все слои перекрытия и назначение помещения.
- Проверьте прочность и прогиб. Одного условия по прочности недостаточно: перекрытие может заметно прогибаться и при допустимом напряжении.
- Оцените опоры и устойчивость. Проверьте длину опирания по проекту, местное смятие стенки и закрепление балки от бокового поворота.
При одинаковой нагрузке увеличение пролёта требует особенно внимательной проверки прогиба и устойчивости балки.
Что проверить перед монтажом
Опорные площадки должны быть ровными и рассчитанными на реакции от балки. На кирпичной или блочной стене нагрузку часто распределяют через предусмотренный проектом пояс или опорную пластину. Способ крепления, длину опирания и необходимость усиления нельзя назначать только по ширине полки швеллера.
- Размеры пролёта, шаг балок и фактическую схему опирания.
- Марку стали, размеры сечения и состояние поверхности проката.
- Защиту металла от коррозии, особенно в зоне влажных помещений.
- Крепление настила и связи, ограничивающие боковое смещение балок.
До заказа сверяйте расчётное сечение с доступной номенклатурой и проектными узлами. Не заменяйте швеллер близким по высоте профилем без проверки характеристик: толщина стенки и полок влияет на прочность, прогиб и работу соединений.
Типичные ошибки — считать только вес настила, забывать о перегородках, не учитывать собственную массу балки и опирать профиль на слабый участок стены. Если меняются пролёт, шаг или состав перекрытия, расчёт нужно проверить заново. Для ответственных конструкций окончательный подбор и узлы опирания должен подтвердить специалист.
