Карнизный узел отводит воду с кровли, обеспечивает приток воздуха в подкровельное пространство и закрывает свес от птиц и мусора. Ошибка в одном из этих элементов может привести к намоканию лобовой доски, конденсату или перегреву кровельного пирога. Разберём, как согласовать капельник, вентиляционный зазор и подшивку.

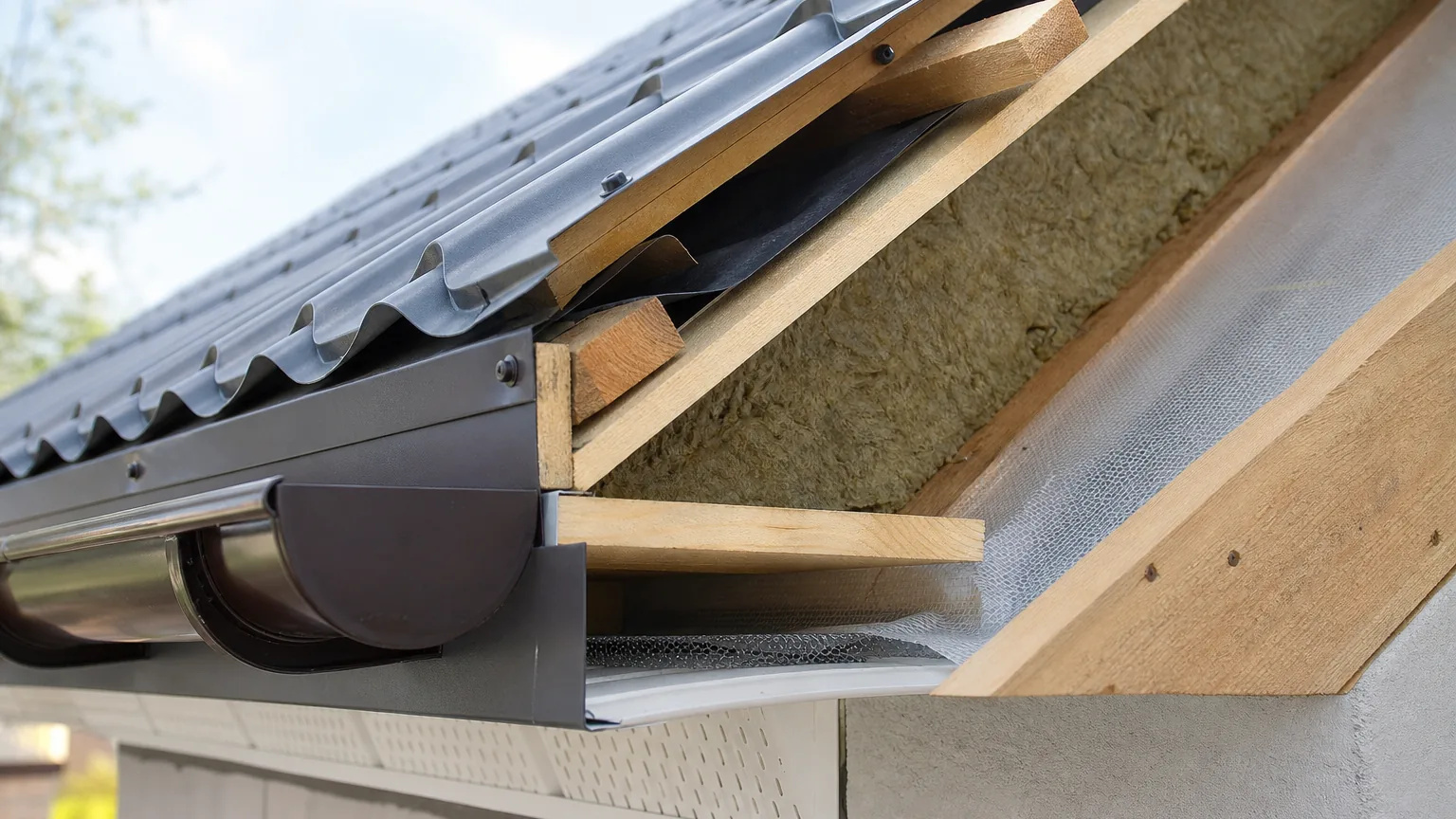

Из чего состоит карнизный узел
Капельник — металлическая планка, которая направляет воду с подкровельной мембраны в желоб или за пределы свеса. Его не следует путать с карнизной планкой: последняя отводит воду с наружного покрытия. В зависимости от конструкции крыши применяют обе детали, а их форма и порядок установки должны соответствовать кровельной системе.
Для изготовления доборных элементов часто используют оцинкованную сталь с полимерным покрытием. Толщина металла обычно составляет около 0,45–0,5 мм, но подбирать её нужно по проекту и требованиям производителя. Важно, чтобы цвет и тип покрытия сочетались с кровлей, а ширина полок подходила к основанию и свесу.
Вентиляционный канал проходит от карниза к коньку. Воздух поступает через отверстия в подшивке или специальные вентиляционные элементы, проходит над утеплителем и выходит через коньковый узел. Подшивка защищает пространство под свесом, но не должна перекрывать этот приток.
Порядок монтажа
Последовательность зависит от кровельного покрытия и выбранного решения узла. До начала работ проверьте схему производителя: она задаёт положение мембраны, капельника, кронштейнов водостока и карнизной планки.
- Подготовьте основание. Выровняйте лобовую доску и карнизную часть обрешётки, предусмотрите крепление подшивки и водосточных кронштейнов.
- Установите элементы отвода воды. Закрепите капельник и уложите мембрану с предусмотренным проектом нахлёстом, чтобы вода попадала на металл, а не на древесину. Монтаж крюков желоба согласуйте с выбранной схемой.
- Организуйте приток воздуха. Оставьте непрерывный проход в вентиляционный канал; при необходимости установите сетку или перфорированный профиль, не уменьшая расчётное сечение.
- Закройте свес. Смонтируйте панели подшивки на подготовленную обрешётку, сохранив вентиляционные отверстия и доступ для осмотра.
Металлические планки крепят совместимым крепежом, не перетягивая саморезы и не повреждая защитное покрытие. Нахлёсты и шаг крепления берут из инструкции к конкретному элементу: универсальные значения могут не подойти для профиля и ветровых условий объекта.
Подшивка закрывает карниз, но не должна превращать вентиляционный вход в герметичную заглушку.
Расчёт и частые ошибки
Для расчёта капельника измерьте длину карнизов и разделите её на рабочую длину планки с учётом нахлёстов. Уточните длину изделий и размеры полок до заказа. Подшивку считают по площади свесов: длину карниза умножают на ширину свеса, затем учитывают полезную ширину панели, раскрой и угловые участки.
- Не направляйте мембрану за капельник, если вода при этом попадает на лобовую доску.
- Не перекрывайте приток воздуха утеплителем, сеткой с мелкими ячейками или сплошной подшивкой.
- Не оставляйте незащищённые торцы и не повреждайте полимерное покрытие при резке и креплении.
- Сверьте материал, толщину и покрытие доборных элементов с кровлей и условиями эксплуатации.
Перед монтажом проверьте узел на небольшом участке: вода должна уходить в водосточный желоб, вентиляционный канал оставаться открытым, а подшивка — надёжно крепиться к основанию. Если геометрия свеса сложная или схема слоёв отличается от типовой, согласуйте решение с проектировщиком и инструкциями производителей кровельных материалов.
